Lötfreies Kreuzverbinder-Set für RGB+CCT-LED-Streifen 12 mm 6-polig

Lötfreies Kreuzverbinder-Set für RGB+CCT-LED-Streifen

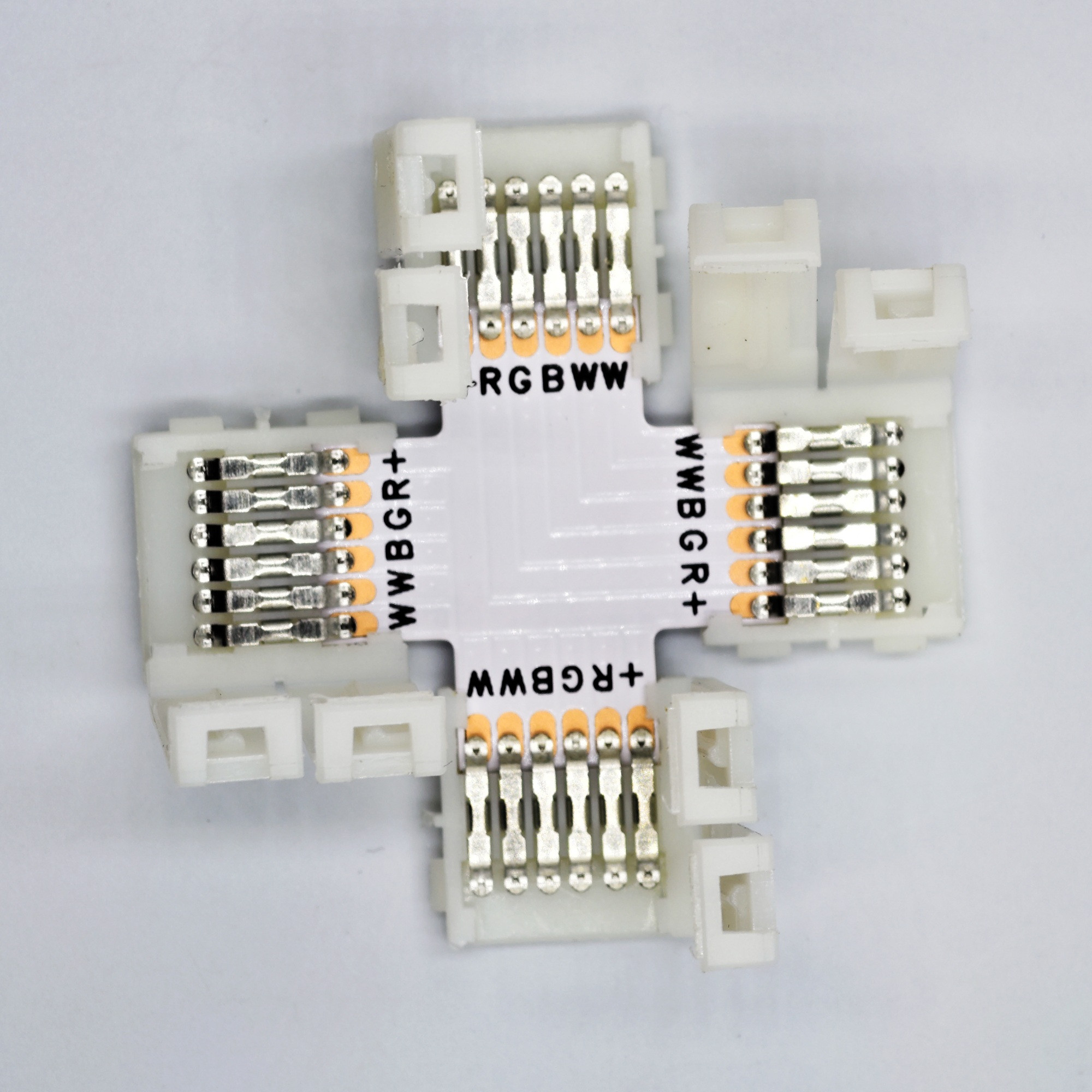

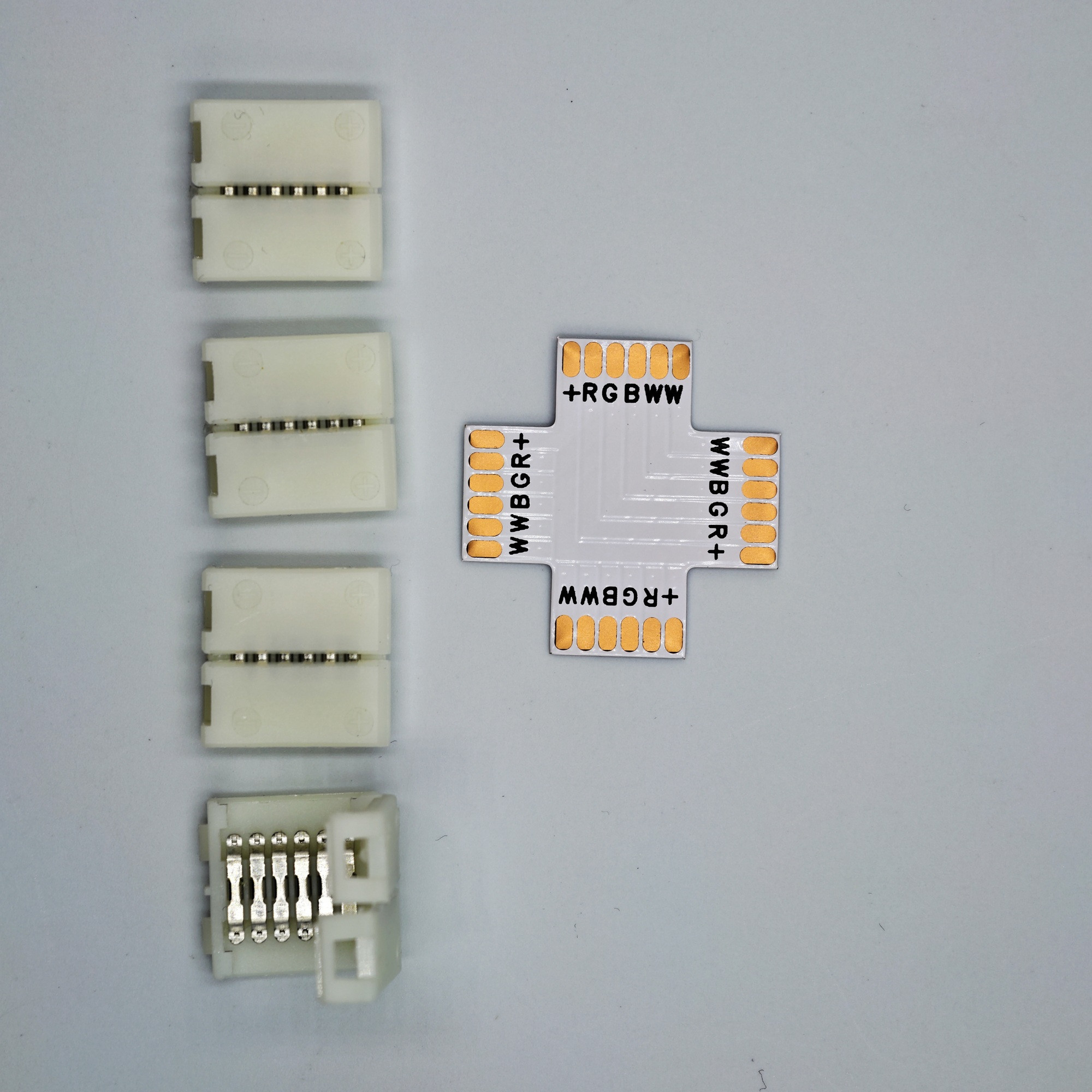

Mit der Kreuzplatine lassen sich passende LED-Streifen in bis zu vier Richtungen verbinden. Alle angeschlossenen Streifen werden gemeinsam angesteuert; der Verbinder ist kein Controller. Die beiliegenden sechspoligen Schnellverbinder stellen den Kontakt ohne Löten her.

Allgemeine Empfehlung zur Verbindung von LED-Streifen

Für dauerhafte Installationen empfehlen wir grundsätzlich das fachgerechte direkte Anlöten der Anschlussleitungen an den LED-Streifen. Das ist eine allgemeine Alternative zu Schnellverbindern und keine Lötanweisung für dieses Set. Wenn Sie nicht löten möchten, verwenden Sie dieses lötfreie Verbinder-Set mit den beiliegenden Klemmen.

Montage ohne Löten

• Die Stromversorgung vor der Montage vollständig trennen.
• Nur passende unbeschichtete RGB+CCT-LED-Streifen mit 12 mm Platinenbreite und sechs Kontaktflächen verwenden. Auch Kontaktabstand und Bauteilposition müssen passen.
• Die Anschlussbelegung von Streifen und Platine abgleichen: Plus, R, G, B sowie Warm- und Kaltweiss müssen korrekt zugeordnet sein. Die Kontaktreihenfolge kann sich je nach LED-Streifen unterscheiden.

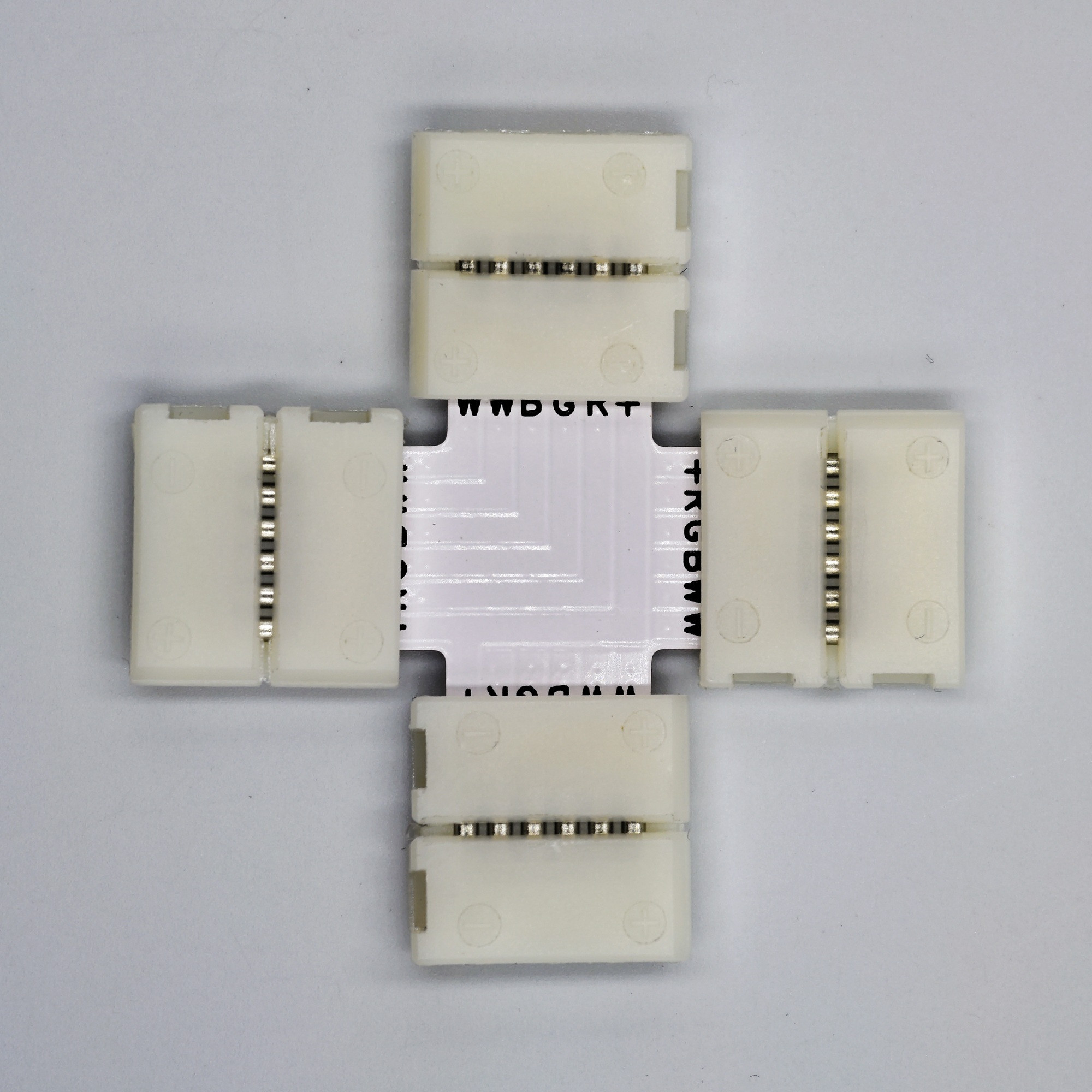

• Die Klemmen öffnen, die sauberen Kontaktflächen gerade und vollständig einschieben und die Deckel sicher schliessen. Danach auf festen Sitz und mögliche Kurzschlüsse prüfen.
• Die Verbindung zugfrei befestigen. Nur in trockenen Innenräumen einsetzen; das Set ist nicht wasserdicht und stellt keine IP65-/IP67-Abdichtung her.
• Nicht für Netzspannung oder als Datenverbinder für adressierbare LED-Streifen verwenden.

Maximale Belastbarkeit

Maximaler Gesamtstrom: 2 A. Die Angabe gilt nicht pro Farbkanal und nicht pro Abzweig. Bei der Kreuzverbindung darf insbesondere die Summe der Ströme aller versorgten Abzweige im gemeinsamen Einspeisepfad 2 A nicht überschreiten. Bei höheren Strömen ist eine andere, dafür ausgelegte Anschluss- und Einspeiselösung erforderlich.
